FRELU – Schwenkstützgriff / Stützklappgriff aus dem Sofortlieferprogramm

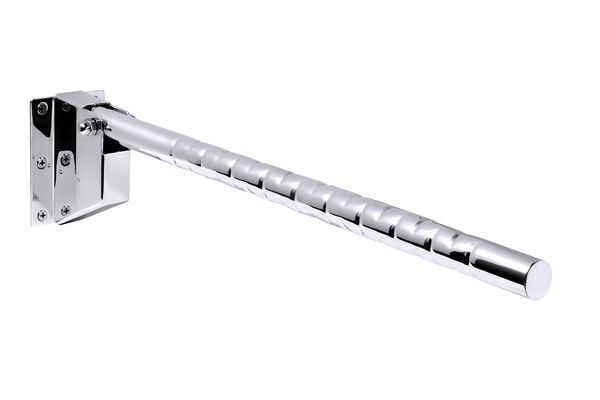

Stützklappgriffe, Schwenkstützgriff, Hilfsmittel-Nummer, 04.40.05.1202, Stützvorrichtung, Halteschiene, Stützhandgriff, Edelstahl, Bodenstütze, Standsäule, 600, 700, 850 mm, Hochklappbar, Verchromt, Hilfsmittel, Funkbetätigung, Spülkastenbetätigung, Höhenverstellung, Standsäule, Arretierung, Fallsicherung, Fliesenanschlagschutz

Art. SKG600F/SKG700F/SKG850F

Stützklappgriffe, Schwenkstützgriff, Hilfsmittel-Nummer, 04.40.05.1202, Stützvorrichtung, Halteschiene, Stützhandgriff, Edelstahl, Bodenstütze, Standsäule, 600, 700, 850 mm, Hochklappbar, Verchromt, Hilfsmittel, Funkbetätigung, Spülkastenbetätigung, Höhenverstellung, Standsäule, Arretierung, Fallsicherung, Fliesenanschlagschutz

Art. SKG600TPF/SKG700TPF/SKG850TPF

Stützklappgriffe, Schwenkstützgriff, Hilfsmittel-Nummer, 04.40.05.1202, Stützvorrichtung, Halteschiene, Stützhandgriff, Edelstahl, Bodenstütze, Standsäule, 600, 700, 850 mm, Hochklappbar, Verchromt, Hilfsmittel, Funkbetätigung, Spülkastenbetätigung, Höhenverstellung, Standsäule, Arretierung, Fallsicherung, Fliesenanschlagschutz

Art. SKG600F/SKG700F/SKG850F

Stützklappgriffe, Schwenkstützgriff, Hilfsmittel-Nummer, 04.40.05.1202, Stützvorrichtung, Halteschiene, Stützhandgriff, Edelstahl, Bodenstütze, Standsäule, 600, 700, 850 mm, Hochklappbar, Verchromt, Hilfsmittel, Funkbetätigung, Spülkastenbetätigung, Höhenverstellung, Standsäule, Arretierung, Fallsicherung, Fliesenanschlagschutz

Art. SKG600TPF/SKG700TPF/SKG850TPF

Der FRELU ® Stützklappgriff / Schwenkstützgriff sorgt für Sicherheit im Badezimmer und lässt sich, je nach Bedarf praktisch ein- und ausklappen. Optional auch mit Toilettenpapierhalter (TP) erhältlich.

  • Polierter Stützklappgriff / Schwenkstützgriff aus rostfreiem Edelstahl mit Fingergriff-Prägung
  • Stützklappgriff ist lieferbar in 600, 700 und 850 mm mit oder ohne Toilettenpapierhalter
  • max. Belastung: 120 kg
  • mit Fallsicherung, Fliesenschutzanschlag und Grundplatte
  • Rohrdurchmesser: ca. 32 mm
  • Befestigungsmaterial enthalten (Edelstahlschrauben mit Kunststoffdübeln - geeignet für Beton, Naturstein, Vollziegel, Kalksandvollstein)
  • Standardausführung: Fingergriff, poliert, offene Montage, rechts/links
  • Material: Edelstahl 1.4301 / AISI 304 / V2A
  • HMV-Nr. 04.40.05.1202



Ausladung 600 mm:

  • Art-Nr. SKG600F       Standard (10.057.00.1000.)
  • Art-Nr. SKG600TPF    mit angeschweißtem Toilettenpapierhalter (10.057.01.1000.)

Ausladung 700 mm:

  • Art-Nr. SKG700F       Standard (10.056.18.1000.)
  • Art-Nr. SKG700TPF    mit angeschweißtem Toilettenpapierhalter (10.056.19.1000.)

Ausladung 850 mm:

  • Art-Nr. SKG850F      Standard (10.056.00.1000.)
  • Art-Nr. SKG850TPF    mit angeschweißtem Toilettenpapierhalter (10.056.01.1000.)

Maß auf Kundenwunsch:

  • Art-Nr. SKG-SON      Stützklappgriff mit Wunschmaß und Optionen des Kunden



Hier finden Sie die Zeichnung und das Datenblatt zu den Artikeln.




FRELU – Stützklappgriff / Schwenkstützgriff mit zusätzlicher Bodenstütze

Stützklappgriffe, Schwenkstützgriff, Bodenstütze, Hilfsmittel-Nummer 04.40.05.1213, Stützvorrichtung, SKG, Halteschiene, Stützhandgriff, Edelstahl, Option Bodenstütze, Standsäule, 600 mm, 700 mm, 850 mm, Hochklappbar, Verchromt, Hilfsmittel, Funkbetätigung, Spülkastenbetätigung, Höhenverstellung, Arretierung, Fallsicherung, Fliesenanschlagschutz

Art. SKGBS600F - 10.057.24.1000





Bodenstütze für klappbare Stützklappgriffe, Schwenkstützgriff, Bodenstütze, Hilfsmittel-Nummer 04.40.05.1213, Stützvorrichtung, SKG, Halteschiene, Stützhandgriff, Edelstahl, Option Bodenstütze, Standsäule, 600 mm, 700 mm, 850 mm, Hochklappbar, Verchromt, Hilfsmittel, Funkbetätigung, Spülkastenbetätigung, Höhenverstellung, Arretierung, Fallsicherung, Fliesenanschlagschutz

Art. OP.BS1G

Der FRELU ® Stützklappgriff / Schwenkstützgriff mit abklappbarer Bodenstütze sorgt für Sicherheit im Badezimmer und lässt sich, je nach Bedarf praktisch ein- und ausklappen. Optional auch mit Toilettenpapierhalter (TP) erhältlich.

  • Polierter Stützklappgriff / Schwenkstützgriff aus rostfreiem Edelstahl mit Fingergriff-Prägung
  • Stützklappgriff ist lieferbar in 600, 700 und 850 mm mit Bodenstütze (850 oder 760 mm Höhe) und wahlweise mit oder ohne Toilettenpapierhalter (TP)
  • mit Fallsicherung, Fliesenschutzanschlag und Grundplatte
  • Rohrdurchmesser: ca. 32 mm
  • Max. Belastung: 150 kg
  • für Greifhöhe nach DIN 850 mm oder wahlweise auch 760 mm (kann auf jegliche Wunschhöhe produziert werden)
  • Standardausführung: Fingergriff, poliert, offene Montage, rechts/links
  • Material: Edelstahl 1.4301 / AISI 304 / V2A
  • Befestigungsmaterial enthalten (Edelstahlschrauben mit Kunststoffdübeln - geeignet für Beton, Naturstein, Vollziegel, Kalksandvollstein)
  • HMV-Nr. 04.40.05.1213



Stützklappgriff / Schwenkstützgriff mit abklappbarer Bodenstütze:

Ausladung 600 mm:

  • Art-Nr. SKGBS600F           mit Bodenstütze (Höhe 850 mm), 150kg
  • Art-Nr. SKGBS600TPF        mit Bodenstütze  (Höhe 850 mm) und Toilettenpapierhalter, 150kg
  • Art-Nr. SKGBS600F760     mit Bodenstütze (Höhe 760 mm), 150kg
  • Art-Nr. SKGBS600TPF760  mit Bodenstütze  (Höhe 760 mm) und Toilettenpapierhalter, 150kg

Ausladung 700 mm:

  • Art-Nr. SKGBS700F           mit Bodenstütze (Höhe 850 mm), 150kg
  • Art-Nr. SKGBS700TPF        mit Bodenstütze (Höhe 850 mm) und Toilettenpapierhalter, 150kg
  • Art-Nr. SKGBS700F760     mit Bodenstütze (Höhe 760 mm), 150kg
  • Art-Nr. SKGBS700TPF760  mit Bodenstütze  (Höhe 760 mm) und Toilettenpapierhalter, 150kg

Ausladung 850 mm:

  • Art-Nr. SKGBS850F           mit Bodenstütze (Höhe 850 mm), 150kg
  • Art-Nr. SKGBS850TPF       mit Bodenstütze (Höhe 850 mm) und Toilettenpapierhalter, 150kg
  • Art-Nr. SKGBS850F760     mit Bodenstütze (Höhe 760 mm), 150kg
  • Art-Nr. SKGBS850TPF760  mit Bodenstütze  (Höhe 760 mm) und Toilettenpapierhalter, 150kg

Und hier finden Sie das Datenblatt zu diesen Artikeln.

(10.057.24.1000.)(10.056.28.1000.)(10.056.24.1000.)


FRELU – Stützklappgriff / Schwenkstützgriff mit Standsäule

Standsäule mit Stützklappgriff, Schwenkstützgriff, Hilfsmittel-Nummer 04.40.05.1213, Stützvorrichtung, SKG, Halteschiene, Stützhandgriff, Edelstahl, Option Bodenstütze, Standsäule, 600 mm, 700 mm, 850 mm, Hochklappbar, Verchromt, Hilfsmittel, Fallsicherung, Fliesenanschlagschutz

Art. SKGS600F - 10.070.00

Standsäule, Bodenstütze mit Stützklappgriff, Schwenkstützgriff, Hilfsmittel-Nummer 04.40.05.1213, Stützvorrichtung, SKG, Halteschiene, Stützhandgriff, Edelstahl, Option Bodenstütze, Standsäule, 600 mm, 700 mm, 850 mm, Hochklappbar, Verchromt, Hilfsmittel, Fallsicherung, Fliesenanschlagschutz

Art. SKGSBS600F

Der FRELU ® Stützklappgriff /Schwenkstützgriff mit Standsäule für Bodenmontage sorgt für Sicherheit im Badezimmer und lässt sich, je nach Bedarf praktisch ein- und ausklappen. Optional auch mit Bodenstütze (OP.BS1G) und/oder Toilettenpapierhalter (TP) erhältlich.

  • Polierter Stützklappgriff / Schwenkstützgriff aus rostfreiem Edelstahl mit Fingergriff-Prägung
  • Stützklappgriff lieferbar in 600, 700 und 850 mm, mit und ohne Toilettenpapierhalter, mit und ohne zusätzlicher Bodenstütze
  • mit Fallsicherung, Fliesenschutzanschlag und Grundplatte
  • Rohrdurchmesser: ca. 32 mm
  • mit Standsäule für Greifhöhe 850 mm oder 760 mm (andere Höhe auf Anfrage möglich)
  • mit Bodenplatte 200 x 150 mm
  • Ausladung Stützklappgriff: 600mm, 700 mm oder 850 mm (Achsmaß) (andere Maße auf Anfrage möglich)
  • max. Belastung: 120 kg (mit Bodenstütze 150 kg)
  • Standardausführung: Fingergriff, poliert, offene Montage, rechts/links
  • Material: Edelstahl 1.4301 / AISI 304 / V2A
  • Befestigungsmaterial enthalten (Edelstahlschrauben mit Kunststoffdübeln - geeignet für Beton, Naturstein, Vollziegel, Kalksandvollstein)
  • HMV-Nr. 04.40.05.1223


Stützklappgriff / Schwenkstützgriff mit Standsäule:



Wahlweise Standard-Greifhöhe 850 mm:

Ausladung 660 mm (SKG 600 mm + Säule 60 mm) (10.070.06.1000.):

  • Art.-Nr. SKGS600F          mit Standsäule
  • Art.-Nr. SKGS600TPF       mit Standsäule und mit angeschweißtem Toilettenpapierhalter
  • Art.-Nr. SKGSBS600F       mit Standsäule und mit Bodenstütze
  • Art.-Nr. SKGSBS600TPF    mit Standsäule, mit Bodenstütze und mit angeschweißtemToilettenpapierhalter

Ausladung 760 mm (SKG 700 mm + Säule 60 mm) (10.070.05.1000.):

  • Art.-Nr. SKGS700F         mit Standsäule
  • Art.-Nr. SKGS700TPF      mit Standsäule und mit angeschweißtem Toilettenpapierhalter
  • Art.-Nr. SKGSBS700F      mit Standsäule und mit Bodenstütze
  • Art.-Nr. SKGSBS700TPF   mit Standsäule, mit Bodenstütze und mit angeschweißtemToilettenpapierhalter

Ausladung 910 mm (SKG 850 mm + Säule 60 mm) (10.070.00.1000.):

  • Art.-Nr. SKGS850F         mit Standsäule
  • Art.-Nr. SKGS850TPF      mit Standsäule und mit angeschweißtemToilettenpapierhalter
  • Art.-Nr. SKGSBS850F     mit Standsäule und mit Bodenstütze
  • Art.-Nr. SKGSBS850TPF  mit Standsäule, mit Bodenstütze und mit angeschweißtemToilettenpapierhalter



oder Sonder-Greifhöhe 760 mm:

Ausladung 660 mm (SKG 600 mm + Säule 60 mm) (10.070.06.1000.):

  • Art.-Nr. SKGS600F760        mit Standsäule
  • Art.-Nr. SKGS600TPF760     mit Standsäule und mit angeschweißtem Toilettenpapierhalter
  • Art.-Nr. SKGSBS600F760    mit Standsäule und mit Bodenstütze
  • Art.-Nr. SKGSBS600TPF760 mit Standsäule, mit Bodenstütze und mit angeschweißtemToilettenpapierhalter

Ausladung 760 mm (SKG 700 mm + Säule 60 mm) (10.070.05.1000.):

  • Art.-Nr. SKGS700F760       mit Standsäule
  • Art.-Nr. SKGS700TPF760    mit Standsäule und mit angeschweißtem Toilettenpapierhalter
  • Art.-Nr. SKGSBS700F760    mit Standsäule und mit Bodenstütze
  • Art.-Nr. SKGSBS700TPF760 mit Standsäule, mit Bodenstütze und mit angeschweißtemToilettenpapierhalter

Ausladung 910 mm (SKG 850 mm + Säule 60 mm) (10.070.00.1000.):

  • Art.-Nr. SKGS850F760       mit Standsäule
  • Art.-Nr. SKGS850TPF760    mit Standsäule und mit angeschweißtemToilettenpapierhalter
  • Art.-Nr. SKGSBS850F760    mit Standsäule und mit Bodenstütze
  • Art.-Nr. SKGSBS850TPF760 mit Standsäule, mit Bodenstütze und mit angeschweißtemToilettenpapierhalter

Datenblatt


Stützklappgriffe mit Funk-Fernauslösung für Spülkastenbetätigung

Stützklappgriffe für mit Funk-Fernauslösung des Spülkastens

Art-Nr. SKGF600F - 600mm mit Funkauslöser

  • Stützklappgriff ist lieferbar in 600, 700 und 850 mm, wahlweise mit Toilettenpapierhalter, Bodenstütze und/oder Standsäule
  • mit Fallsicherung
  • mit Fliesenanschlagschutz
  • mit Funk-Fernauslösung universal OP.F1 zur kabellosen WC-Spülauslösung
  • Ausladung: 600, 700 oder 850 mm (andere Maße auf Wunsch möglich)
  • mit Grundplatte 275 x 100 mm
  • wahlweise mit angeschweißtem Toilettenpapierhalter
  • max. Belastung: 120 kg
  • Ausführung: Fingergriff, poliert, offene Montage
  • Material: Edelstahl 1.4301 / AISI 304 / V2A
  • Im Lieferumfang enthalten: Funkauslöser



Stützklappgriff / Schwenkstützgriff mit Funk-Fernauslösung für Spülkastenbestätigung:

Ausladung 600 mm:

  • Art-Nr. SKGF600F           mit Funkauslöser
  • Art-Nr. SKGF600TPF        zusätzlich mit Toilettenpapierhalter
  • Art-Nr. SKGFBS600F       zusätzlich mit Bodenstütze
  • Art-Nr. SKGFBS600TPF    zusätzlich mit Toilettenpapierhalter und Bodenstütze
  • Art-Nr. SKGFS600F          zusätzlich mit Standsäule
  • Art-Nr. SKGFS600TPF      zusätzlich mit Standsäule und Toilettenpapierhalter
  • Art-Nr. SKGFSBS600F      zusätzlich mit Standsäule und Bodenstütze
  • Art-Nr. SKGFSBS600TPF  zusätzlich mit Standsäule, Bodenstütze und Toilettenpapierhalter

 Ausladung 700 mm:

  • Art-Nr. SKGF700F           mit Funkauslöser
  • Art-Nr. SKGF700TPF        zusätzlich mit Toilettenpapierhalter
  • Art-Nr. SKGFBS700F       zusätzlich mit Bodenstütze
  • Art-Nr. SKGFBS700TPF    zusätzlich mit Toilettenpapierhalter und Bodenstütze
  • Art-Nr. SKGFS700F         zusätzlich mit Standsäule
  • Art-Nr. SKGFS700TPF      zusätzlich mit Standsäule und Toilettenpapierhalter
  • Art-Nr. SKGFSBS700F     zusätzlich mit Standsäule und Bodenstütze
  • Art-Nr. SKGFSBS700TPF  zusätzlich mit Standsäule, Bodenstütze und Toilettenpapierhalter

 Ausladung 850 mm:

  • Art-Nr. SKGF850F           mit Funkauslöser
  • Art-Nr. SKGF850TPF        zusätzlich mit Toilettenpapierhalter
  • Art-Nr. SKGFBS850F       zusätzlich mit Bodenstütze
  • Art-Nr. SKGFBS850TPF    zusätzlich mit Toilettenpapierhalter und Bodenstütze
  • Art-Nr. SKGFS850F         zusätzlich mit Standsäule
  • Art-Nr. SKGFS850TPF      zusätzlich mit Standsäule und Toilettenpapierhalter
  • Art-Nr. SKGFSBS850F     zusätzlich mit Standsäule und Bodenstütze
  • Art-Nr. SKGFSBS850TPF  zusätzlich mit Standsäule, Bodenstütze und Toilettenpapierhalter



Daten des Herstellers zur Funkauslösung:

  • Funk-Fernauslösung universal OP.F1 zur kabellosen WC-Spülauslösung für WC-Steuerungen
  • kompatible Spülsysteme:
    • Geberit: 115.867.00.1, 115.869.00.1, 115.897.00.1, 115.898.00.1
    • Grohe:   38 759 SD0
    • Sanit:    03.082.00.0000
    • Viega:   462.376
    • Tece:    9.240.354, 9.240.355
  • Frequenz:
    • 868,4 MHz
  • Reichweite:
    • 10 m
  • Funktionen:
    • Spülen für kompatible WC-Steuerungen
  • Auslösung:
    • Kapazitiver Taster mit akustischer Quittung durch Tastenton
    • durch Annäherung an die Auslösefläche (ca. 3-5 mm vor der Oberfläche) oder durch Berühren dieser Fläche
  • Batterielebensdauer:
    • circa 3 Jahre oder 100.000 Spülungen
  • Montage:
    • über Schellenverbindung am Stütz(-klapp)griff
  • Schutzgrad:
    • IP54

FRELU – Stützklappgriff / Schwenkstützgriff mit pneumatischer Spülkastenbetätigung

Pnuematische Spülkastenbestätigung an Stützklappgriffe Schwenkstützgriff, Hilfsmittel-Nummer 04.40.05.1202, Stützvorrichtung, SKG, Halteschiene, Stützhandgriff, Edelstahl, Option Bodenstütze, Standsäule, 600 mm, 700 mm, 850 mm, Hochklappbar, Verchromt, Hilfsmittel, Arretierung, Fallsicherung, Fliesenanschlagschutz

Art-Nr. SKGP1R600F - 600mm mit 1-Mengen-Spülung

  • Stützklappgriff ist lieferbar in 600, 700 und 850 mm
  • mit Fallsicherung
  • mit Fliesenanschlagschutz
  • mit greifnaher pneumatischer Spülkastenbetätigung als Fernbedienung (Fabrikat Geberit)
  • Ausladung: 850 mm
  • mit Grundplatte 275 x 100 mm
  • wahlweise mit angeschweißtem Toilettenpapierhalter OP04.1000
  • max. Belastung: 120 kg
  • Ausführung: Fingergriff, poliert, offene Montage
  • Material: Edelstahl 1.4301 / AISI 304 / V2A
  • HMV-Nr. 04.40.05.1153
  • Im Lieferumfang enthalten: integrierter Handdrücker (1-Mengen-Spülung) und Luftschlauch
  • Achtung: Bei Einsatz von zwei Stützklappgriffen mit pneumatischer Spülkastenauslösung an einem WC, ist der Einsatz eines Rückschlagventils (RSV1 - 16.247.00) erforderlich, siehe unten.



Stützklappgriff / Schwenkstützgriff mit pneumatischer Spülkastenbetätigung



Mit 1-Mengen-Spülung:

Ausladung 600 mm:

  • Art-Nr. SKGP1R600F     1-Mengen-Spültaster rechts
  • Art-Nr. SKGP1L600F      1-Mengen-Spültaster links

Ausladung 700 mm:

  • Art-Nr. SKGP1R700F     1-Mengen-Spültaster rechts
  • Art-Nr. SKGP1L700F      1-Mengen-Spültaster links

Ausladung 850 mm:

  • Art-Nr. SKGP1R850F     1-Mengen-Spültaster rechts (10.058.00.1000.GEB.R.)
  • Art-Nr. SKGP1L850F      1-Mengen-Spültaster links   (10.058.00.1000.GEB.L.)

Rückschlagventil für pneumatische Spülkastenbetätigung

  • wird nur bei Benutzung von zwei pneumatischen Spülkastenbetätigungen an einem Spülkasten benötigt, damit der erzeugte Druck bei der Betätigung des einen Drückers nicht nur in den anderen Drücker wandert, sondern die Spülung auslöst.
  • Art-Nr. RSV1     FRELU-Rückschlagventil (16.247.00.1000.)

Rückschlagventil für pneumatische Spülkastenbetätigung

Art-Nr. RSV1 (ehemals 16.247.00)



FRELU – Rückenlehnen für Montage auf verschiedenen Stützklappgriffen / Schwenkstützgriffen

Rückenlehne Montage auf Stützklappgriffe, Schwenkstützgriffe, Hilfsmittel, Stützvorrichtung, SKG, Halteschiene, Stützhandgriff, Edelstahl

Art-Nr. RS01G

Rückenlehnen zur Montage auf Stützklappgriffen von FRELU

Art-Nr. RS02G

  • Rückenlehne ist verwendbar für alle Stützklappgriffe mit Standard-Grundplatte
  • wird in der Mitte auf der Grundplatte des SKG montiert
  • Maße: 700 mm (Achsmaß)
  • Standardausführung: Glatt, poliert, offene Montage
  • Material: Edelstahl 1.4301 / AISI 304 / V2A
  • Art-Nr. RS01G   Rückenlehne mit lichtgrauem Kunststoffmodul (13.238.07.1000.)
  • Art-Nr. RS02G   Rückenlehne mit schwarzem Polster     (13.238.02.1000.)

Im Lieferumfang nicht enthalten: Stützklappgriffe und Befestigungsmaterial – es wird das vorhandene Befestigungsmaterial vom Stützklappgriff genommen.


FRELU – Stützklappgriffe / Schwenkstützgriff mit Arretierung

Stützklappgriffe, Schwenkstützgriff, Stützvorrichtung, SKG, Halteschiene, Stützhandgriff, Edelstahl, 600 mm, 700 mm, 850 mm, Hochklappbar, Verchromt, Hilfsmittel, Funkbetätigung, Spülkastenbetätigung, Arretierung, Fallsicherung, Fliesenanschlagschutz

Art. SKKG850F - 10.063.00

  • Stützklappgriff / Schwenkstützgriff ist lieferbar in 600, 700 und 850 mm (weitere Maße auf Anfrage möglich)
  • mit Arretierung
  • mit Gehäuse 150 x 100 mm
  • Ausladung: 600, 700, 850 mm oder Maßa uf Wunsch (Wand bis Ende Griff)
  • max. Belastung: 80 kg
  • Ausführung: Fingergriff, poliert, offene Montage
  • Material: Edelstahl 1.4301 / AISI 304 / V2A

Stützklappgriff / Schwenkstützgriff mit Arretierung:

  • Art.-Nr. SKKG600F        Ausladung: 600 mm (10.063.01.1000.)
  • Art.-Nr. SKKG700F        AUsladung: 700 mm
  • Art.-Nr. SKKG850F        Ausladung: 850 mm (10.063.00.1000.)

Hier finden Sie das Datenblatt zu diesem Artikel.
